dos in-line
achssystem
dos in-line
achssystem
modulares achssystem als integrationsmodul.
modulares achssystem als integrationsmodul.
dos in-line ist eine Kinematik in Form eines Portalachssystems, zum Bewegen eines Dosierers. Das robuste 3-achsige System erfüllt alle gängigen Anforderungen an Positions- und Wiederholgenauigkeit und eignet sich perfekt für die Integration in bestehende Produktionslinien. In Verbindung mit leichten dosmatix Dosierern wie dem dos piston werden in kürzesten Taktzeiten hohe Verfahrgeschwindigkeiten und präzise Vergussergebnisse erzielt.
Mittels individueller Adapterplatten kann dos in-line verschiedenste Dosierer aufnehmen; Außenmasse und Dosierbereich sind in drei verschiedenen Standardgrößen erhältlich. Sämtliche Elektronik und Steuerung findet Platz in einer integralen, platzsparenden Schaltschranklösung.
Einfache Integrierbarkeit und hohe Dosierperformance.
fragen zum produkt?
kontaktieren sie uns:
deshalb ist dos in-line
das richtige produkt für sie
deshalb ist dos in-line das richtige produkt für sie
Maximale Integration
und Kompatibilität
- Einfache Integration der dosmatix Materialversorgungen
- Universelle Adapterplatte für die Aufnahme von dosmatix dosierern
Skalierbar
und flexibel
- Auswahl drei verschiedener Größen für die Außenmaße und den Verfahrbereich
- Geeignet für verschiedene Bauteile und Bestückung von Werkstückträgern
technische daten
| Varianten | dos in-line S |
| Außenmaße (lxbxh) | 1210 x 1310 x 1300 mm |
| Gewicht | ca. 529 kg |
| Verfahrbereich XYZ* | 500 x 305 x 300 mm |
| Max. Verfahrgeschwindigkeit | 600 mm/s |
| Dosiergeschwindigkeit | 35-50 mm/s |
| Positioniergenauigkeit | 0,02 mm |
| Wiederholgenauigkeit | 0,05 mm |
| Max. Beladung (Bauteilgewicht) | 25 kg |
| Druckluftversorgung | Min. 6 bar |
| Spannungsversorgung | 400 v ( Dreiphasen-Wechselstrom) |
| Steuerungssystem | Beckhoff Automation |
| Varianten | dos in-line M |
| Außenmaße (lxbxh) | 1410 x 1510 x 1300 mm |
| Gewicht | ca. 650 kg |
| Verfahrbereich XYZ* | 750 x 555 x 300 mm |
| Max. Verfahrgeschwindigkeit | 600 mm/s |
| Dosiergeschwindigkeit | 35-50 mm/s |
| Positioniergenauigkeit | 0,02 mm |
| Wiederholgenauigkeit | 0,05 mm |
| Max. Beladung (Bauteilgewicht) | 25 kg |
| Druckluftversorgung | Min. 6 bar |
| Spannungsversorgung | 400 v ( Dreiphasen-Wechselstrom) |
| Steuerungssystem | Beckhoff Automation |
| Varianten | dos in-line L |
| Außenmaße (lxbxh) | 1710 x 1810 x 1300 mm |
| Gewicht | ca. 880 kg |
| Max. Verfahrgeschwindigkeit | 600 mm/s |
| Dosiergeschwindigkeit | 35-50 mm/s |
| Positioniergenauigkeit | 0,02 mm |
| Wiederholgenauigkeit | 0,05 mm |
| Max. Beladung (Bauteilgewicht) | 25 kg |
| Druckluftversorgung | Min. 6 bar |
| Spannungsversorgung | 400 v ( Dreiphasen-Wechselstrom) |
| Verfahrbereich XYZ* | 1000 x 805 x 300 mm |
| Steuerungssystem | Beckhoff Automation |
*In Kombination mit dos piston M Dosierer und dos prep Materialversorgung
technische daten
| Varianten | dos in-line S | dos in-line M | dos in-line L |
| Außenmaße (lxbxh) | 1210 x 1310 x 1300 mm | 1410 x 1510 x 1300 mm | 1710 x 1810 x 1300 mm |
| Gewicht | ca. 529 kg | ca. 650 kg | ca. 880 kg |
| Verfahrbereich XYZ* | 500 x 305 x 300 mm | 750 x 555 x 300 mm | 1000 x 805 x 300 mm |
| Max. Verfahrgeschwindigkeit | 600 mm/s | 600 mm/s | 600 mm/s |
| Dosiergeschwindigkeit | 35-50 mm/s | 35-50 mm/s | 35-50 mm/s |
| Positioniergenauigkeit | 0,02 mm | 0,02 mm | 0,02 mm |
| Wiederholgenauigkeit | 0,05 mm | 0,05 mm | 0,05 mm |
| Max. Beladung | 25 kg | 25 kg | 25 kg |
| Druckluftversorgung | Min. 6 bar | Min. 6 bar | Min. 6 bar |
| Spannungsversorgung | 400 v ( Dreiphasen-Wechselstrom) | 400 v ( Dreiphasen-Wechselstrom) | 400 v ( Dreiphasen-Wechselstrom) |
| Steuerungssystem | Beckhoff Automation | Beckhoff Automation | Beckhoff Automation |
*In Kombination mit dos piston M Dosierer und dos prep Materialversorgung

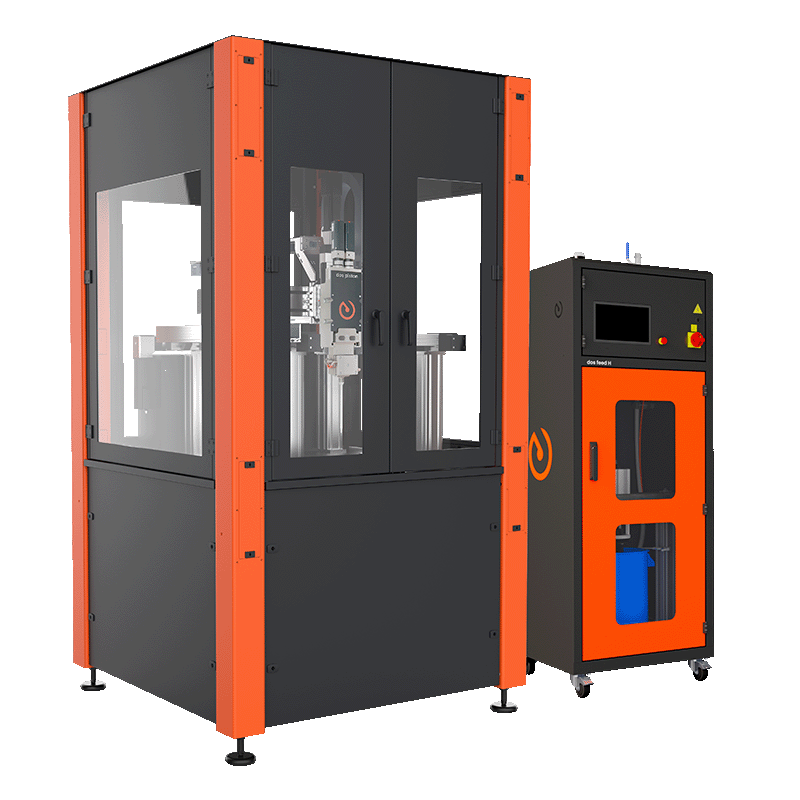

systembeispiel
1
2
3
4
1
dos piston
2
dos prep
3
dos cell
4
dos in-line
integrierte produkte
- kolbendosierer dos piston (1)
Materialverguss von 0,1 ml bis 106 ml - materialversorgung dos prep (2)
für abrasive und nicht-abrasive Materialien
bis 70.000 mPa•s. - stand-alone dos cell (3)
Achssystem dos in-line (4) inklusive Schutzumhausung für Dosierbewegungen in 3 Freiheitsgraden
